JVM의 메모리 구조

응용프로그램이 실행되면 JVM은 시스템으로부터 프로그램을 수행하는데 필요한 메모리를 할당받고 JVM은 이 메모리를 용도에 따라 여러 영역으로 나누어 관리하게 된다. 특히 3가지 주요 영역이 있다.



1. 메소드 영역(method area)

  :: 프로그램 실행중 어떠한 클래스가 사용되면, JVM은 해당 클래스의 클래스 파일(.class)을 읽어서 분석하고 클래스에 대한 정보를 이곳에 저장한다. 이때, 해당 클래스의 클래스 변수도 이 영역에 함께 생성된다.



2. 힙(heap)

  :: 인스턴스가 생성되는 공간. 프로그램 실행 중 생성되는 인스턴스는 모두 이곳에 생성된다. 즉, 인스턴스 변수(iv)들이 생성되는 공간.



3. 호출스택(call stack 또는 execution stack)

  :: 호출스택은 메소드의 작업에 필요한 메모리 공간을 제공한다. 메소드가 호출되면, 호출스택에 호출된 메소드를 위한 메모리가 할당되며, 이메모리는 메소드가 작업을 수행하는 동안 지역변수(매개변수 포함)들과 연산의 중간결과 등을 저장하는데 사용된다. 그리고 메소드가 작업을 마치면 할당되었던 메모리 공간은 반환되어 비워진다.

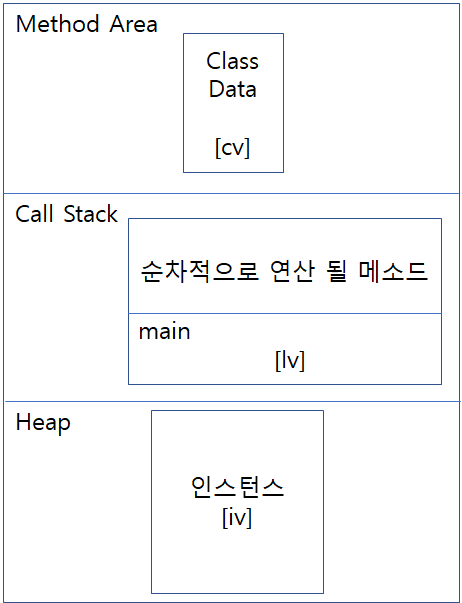

JVM의 메모리 구조

4. 호출스택(Call Stack)의 특징

1) 메소드를 위한 메모리상의 작업공간은 서로 구별된다.

2) 처음으로 호출된 메소드를 위한 작업공간이 호출스택의 맨 밑에 마련되고, 첫 메소드 수행 중에 다른 메소드를 호출하게 되면 첫 번째 메소드의 바로 위에 두번째로 호출된 메소드를 위한 공간이 마련된다.

3) 이때 첫번째 메소드는 수행을 멈추고 두번째로 호출된 메소드가 실행된다. 그리고 두번째 메소드가 수행을 마치면 첫번째 메소드가 재차 실행된다. 이렇게 모든 수행을 마치면 제공되었던 메모리 공간이 호출스택에서 제거되며 호출스택은 완전히 비워진다. 쉽게 말해 호출 스택의 제일 위의 메소드가 실행중인 메소드, 나머지는 연산 대기 상태 메소드 라고 생각하면 된다.

① 메소드가 호출되면 수행에 필요한만큼의 메모리를 스택에 할당 받는다.
② 메소드가 수행을 마치면 사용했던 메모리를 반환하고 스택에서 제거된다.
③ 호출스택의 맨 위에 있는 메소드가 현재 실행중인 메소드다.
④ 아래에 위치한 메소드가 바로위의 메소드를 호출한 메소드다.
